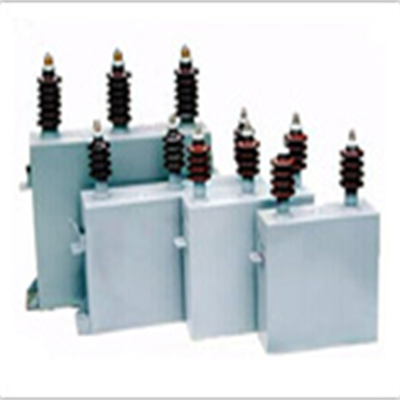

高压并联电容器

1、概述

   高压并联电容器主要用于工频(50HZ或60HZ)1千伏及以上交流电力系统中，提高功率因数，改善电网质量充分发挥发电、供电设备的效率。1．2电容器有BFM型、BAM型等系列，其型号意义如下

B F M R 11∕√3— 100 —3 W

尾注号

第三特征号

第二特征号

特征号

设计代号

固体介质代号

液体介质代号

系列代号

1.2.1系列代号B：

   表示并联电容器 A：表示滤波电容器

1.2.2液体介质代号F：

   表示二芳基乙烷，A：表示基甲本(适应寒冷低温地区)

1.2.3固体介质代号M：

   表示全膜介质

1.2.4设计代号R：

   表示放电电阻，r表示内熔丝，H：表示集合式

1.2.5特征号(额定电压)：

   表示额定电压KV

1.2.6第二特征号(额定容量)表示额定容量kvar

1.2.7第三特征号(相数)1：

   表示单相，3：表示三相

1.2.8尾注号W：

   表示户外式(无尾注号表示户内式)，h：表示横放，G表示原型

2、主要性能指标

   2.1 电容器安装运行地区环境温度范围，BFM电容器为-25℃～+45℃，BAM型电容器为-40℃～+45℃。海拔高度不超过1000米。对安装地点海拔超过1000米的电容器，订货时应特别加以说明。

   2.2 电容器及间介质应能承受下列两种试验电压之一，历时10秒。

a．工频交流电压：Ut(～)=2.15Un

b．直流电压：Ut(-)=4.3Un

2.3 电容器端子与外壳的绝缘水平应能承受下表所列的试验电压

2.4 电容器具有下表所示的工频稳态过电压能力

注：为了延长电容器的使用寿命，电容器应经常维持在额定电压下运行

2.5   电容器能承受个峰值不超过2.2Un持续1/2周期的过度电压。

2.6   电容器允许在由于电压升高及高次谐波造成的有效值为1.31n的稳定过电流下运行，对于电容具有大正偏差的电容器，这个电流允许达到1.431n。

2.7   电容器的实测电容值与额定值之差不超过额定值的-5%～+10%，三相电容器中任何两线路端子间测得的大与小电容值之比值应不大与0.06。

2.8   电容器在工频额定电压下，温度为20℃时的损耗角正切值(tgδ)≤0.0005

（注： 内部装有放电电阻或溶丝的电容器，其损耗角正切值允许增加1.0001。）

2.9   内部装有放电电阻的电容器，与电源断开后，能在10分钟内由额定电压的峰值降到75伏以下，则应在订货时加以说明。

2.10 三相电容器内部为星型接线。每相均加有放电电阻。

3、执行标准

   GB/T11024-2001国家标准《标称电压1KV以上交流电力系统用并联电容器》

   IEC60871-1:1997国家标准《并联电容器》
