高压分组自动投切并联电容器补偿装置

概述

   目前广泛使用的高压并联电容器补偿装置，由于不分组手动投切，补偿后功率因数不高，当主变轻载后必须及时切除投入的电容器，否则可能会因过补偿使电压升高造成事故。设备安装复杂，安装所需要的材料多，装置占地面积增大。分组自动投切装置很好地解决了以上问题，装置是分组自动投切补偿的，补偿功率因数可保证在任何时候不低于0.96，轻载时会自动切除电容器，不会使电压升高。分组一般是由三台电容组成，每相只有一到二台电容器，每组均设有过流、过压、欠压、速断、三相不平衡等保护，而这些保护对单台电容是十分可靠的，由于每次投入的容量减小，对于线路的冲击也大大减小，安装费用低廉，占地面积也大大减小。

产品用途

   装置用于6KV、10KV三相交流电力系统，提高功率因数，调整网络电压、降低线路损耗。

产品使用条件

   由于变电站或工厂配电室内正常使用的环境条件下，产品分为户内型和户外型，户外型柜体密封也可用于户内。

装置的结构

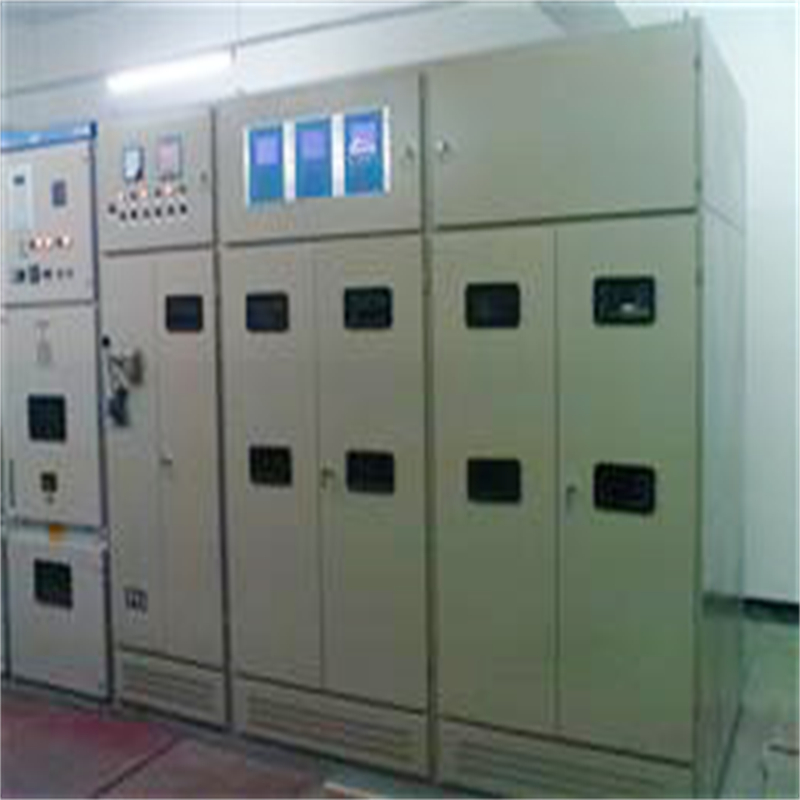

   装置由几组完全相同的柜体组合而成。在每台柜体中，上面是隔离刀开关，中部靠后是高压真空接触器，靠前是电感互感器，再下面是高压熔断器和电压互感器，电容器位于下部，避雷器安装在刀开关下口上，各类保护继电器及自动投切控制仪、指示灯、仪表等均安装在集控台上，从装置的端子排用低压信号电缆引至集控台，集控台在主控室。

   柜体尺寸：1200（W）×1500(D)×2500(H)组合而成。

主要技术性能

1. 额定工作电压：6KV和10KV两种。

2. 单柜补偿容量：300、360、450、500、600、1000（KVar）

3. 装置能在1.1倍额定工作电压下长期运行。

4. 用于自动投切的控制仪，按无功功率自动投切，补偿后功率因数不低于0.96，延时可调，有小电流闭锁、过压切除等功能。

5. 保护：每组均有过流及三相不平衡保护，在组内任一台电容发生故障时均可立即退出运行。继电保护还可应用户要求安装微机监控仪表，该仪表不仅可以提供各种完善的保护，还可以通过RS485通信端子对装置进行三遥控制（遥控、遥测、遥信）。

6. 电容器可自动投切，也可以手动投切。
